高精密直线导轨的安装方式（二）

上文提到了一般的安装方式，本篇主要讲解的是，鹏银精密直线导轨（PYG、SLOPES）无侧向螺钉安装的方法。
一、基准侧直线导轨的安装

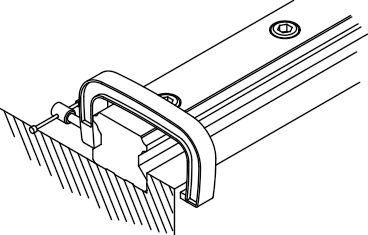

先使用装配螺缘将直线导轨底部基准面大概固定在机台底部装配面，再用虎钳将侧基淮面逼紧机台侧装配面，在锁定直线导轨位置后，使用以一定的扭力，按顺序锁紧固定螺缘，将直线导轨底部基准面逼紧床台底部装配面。


二、从动侧直线导轨的安装

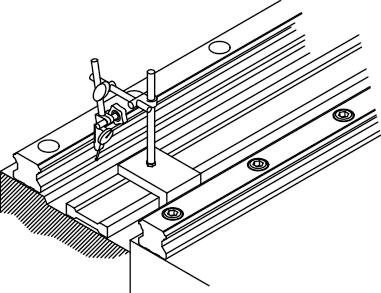

1、移动平台法
将基准侧两个滑块固定在一个测定平台上，而从动侧只装上一个滑块，此时直线导轨和滑块都尚未完全紧锁在机台，使用附于从动侧滑块顶面千分量表，量从动侧滑块的侧基准面，从直线导轨的一端开始并校准依序以特定的扭力锁紧装配螺丝。

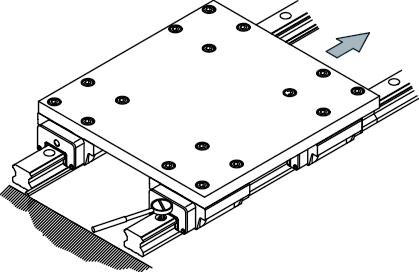

2、仿效基侧滑轨法
将基准侧直线导轨的两个滑块及从动侧导轨其中一个滑块固定于平台，再将从动侧的滑轨及其另一个滑轨约略分别固定于床台及平台，以基准侧滑轨为准移动平台，从滑轨一端开始，边确认从动侧直线导轨的滚动阻力，边依序以特定的扭力锁紧装配螺丝。


3、直线块规法
将直线块规置于两支直线导轨间，使用千分量表校准直线块规，使之与基准侧滑轨之侧边基准面平行，再依直线块规校准从动侧滑轨，从动轨的一端开始校准并依序以特定的扭力锁紧装配螺丝。


4、专用工具法
使用专用工具确定从动侧滑轨的位置，并依序以特定的扭力锁紧装配螺丝

下一篇继续展示无侧向定位装配面的安装
